あなたの NeoVim は mermaid を表示できますか？

やっぱり mermaid なので Unsplash に ”mermaid” って入れたらこうなるw

恵比寿で IT 企業をやっているとモテると聞いて創業しましたが早いことありがたいことに 10 年目に突入した長谷川です。

まだモテる成果は出ていません、、、これからです！（もうめんどくさいのでカウントやめましたw）

さて、本題です。

NeoVim + AstroNvim v4 系を使って、Markdown を描画しながら mermaid を描画できるようにしてみましょう！

ちょっと要件が多くて、正確か自信がありませんw

Requirements

Terminal で画像表示

もし image-nvim で画像が表示できなかったら Terminal の問題になると思います。
私は、WezTerm を使ってるので WezTerm で画像表示ができるようにします。

WezTerm は iTerm Image Protocol をサポートしているので表示ができます。

wezterm imgcat で画像を Terminal 内に表示させてみます。

Plain text

curl -s https://www.grasys.io/wp-content/themes/www.grasys/img/logo.png | wezterm imgcat

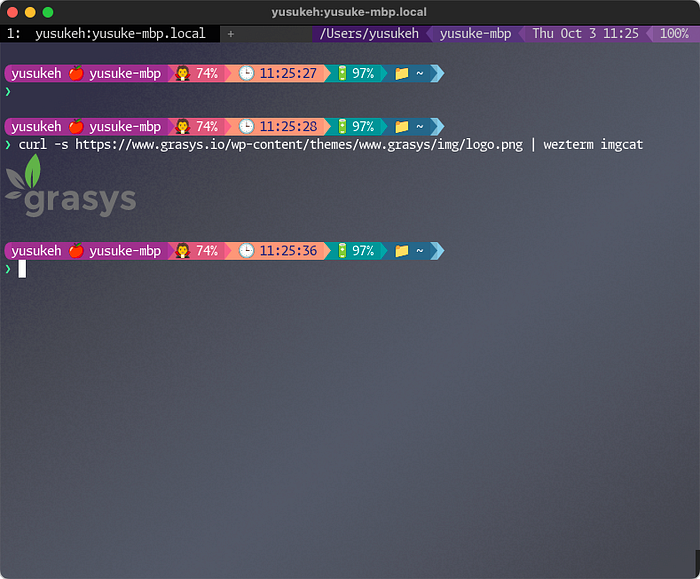

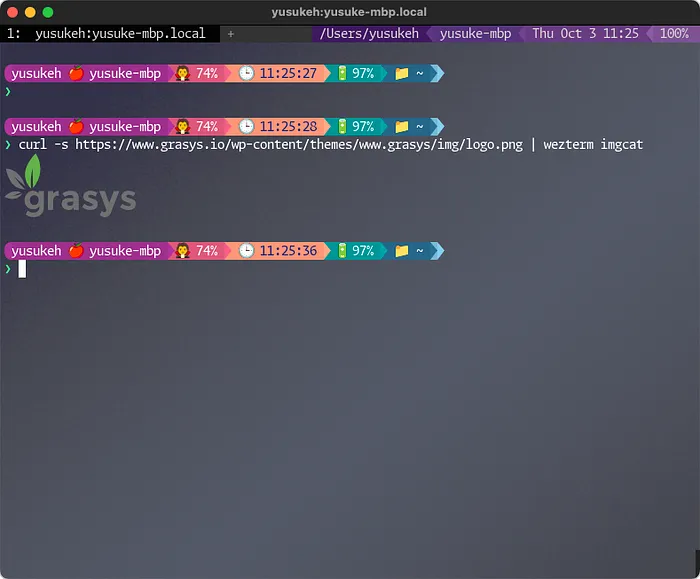

Terminal で画像表示の画面

画像が表示できると思います。

lua

macOS であれば homebrew でも良いと思います。

自分は anyenv から luaenv を入れて構成しています。

anyenv

Plain text

brew install anyenv

個人的には homebrew ではなく、git clone してます。

Plain text

declare -x ANYENV_ROOT=${HOME}/anyenv
declare -x ANYENV_DEFINITION_ROOT=${HOME}/anyenv-install

# git clone
if [ ! -d ${ANYENV_ROOT} ]; then
  git clone https://github.com/anyenv/anyenv ${ANYENV_ROOT}
  ${ANYENV_ROOT}/bin/anyenv init
fi

if [ ! -d ${ANYENV_ROOT}/plugins ]; then
  mkdir -p ${ANYENV_ROOT}/plugins
fi

if [ ! -d ${ANYENV_DEFINITION_ROOT} ]; then
  ${ANYENV_ROOT}/bin/anyenv install --init
fi

# anyenv-update
if [ ! -d ${ANYENV_ROOT}/plugins/anyenv-update ]; then
  git clone https://github.com/znz/anyenv-update.git $(${ANYENV_ROOT}/bin/anyenv root)/plugins/anyenv-update
fi

# init
if [ -d ${ANYENV_ROOT} -a -x ${ANYENV_ROOT}/bin/anyenv ]; then
  eval "$(${ANYENV_ROOT}/bin/anyenv init -)"
  if [ -f ${ANYENV_ROOT}/completions/anyenv.bash ]; then
   source ${ANYENV_ROOT}/completions/anyenv.bash
  fi
  declare -x PATH="${ANYENV_ROOT}/bin:${PATH}"
fi

eval "$(${ANYENV_ROOT}/bin/anyenv init -)"

.bashrc または .bash_profile などに

Plain text

### anyenv
declare -x ANYENV_ROOT="${HOME}/anyenv"
declare -x ANYENV_DEFINITION_ROOT="${HOME}/anyenv-install"
if [ -d ${HOME}/anyenv -a -x ${ANYENV_ROOT}/bin/anyenv ]; then
  eval "$(${ANYENV_ROOT}/bin/anyenv init -)"
  source ${ANYENV_ROOT}/completions/anyenv.bash
  declare -x PATH="${ANYENV_ROOT}/bin:${PATH}"
fi

こんな感じで Terminal を再起動するなりして

anyenv install luaenv

anyenv で luaenv 入れる

Plain text

anyenv install luaenv

luaenv install

luaenv install -l で install できる lua version が一覧できるので

Plain text

luaenv install -l
Available versions:
  5.1.5
  5.2.1
  5.2.2
  5.2.3
  5.2.4
  5.3.0
  5.3.1
  5.3.2
  5.3.3
  5.3.4
  5.3.5
  5.3.6
  5.4.0
  5.4.1
  5.4.2
  5.4.3
  5.4.4
  5.4.5
  5.4.6
  luajit-2.0.1
  luajit-2.0.1-p1
  luajit-2.0.2
  luajit-2.0.3
  luajit-2.0.4
  luajit-2.0.5
  luajit-2.1-dev
  luajit-2.1.0-beta2
  luajit-2.1.0-beta3
  luvit-0.6.0
  luvit-0.6.1
  luvit-dev

こんな感じで数字のみにしてみて（2024/10/03 時点では 5.4.6 が最新でした）

Plain text

luaenv install -l | grep '^  [0-9]' | sed -e "s/  //g" | tail -1
5.4.6

とりあえず数字だけのやつで最新を入れて、global してしまって rehash してしまう（雑w

Plain text

luaenv install $(luaenv install -l | grep '^  [0-9]' | sed -e "s/  //g" | tail -1)
luaenv global $(luaenv install -l | grep '^  [0-9]' | sed -e "s/  //g" | tail -1)
luaenv rehash

luaenv-luarocks

luarocks が必要なので luaenv-luarocks で入れます。

Plain text

declare plugin=luaenv-luarocks
declare plugin_repo=https://github.com/xpol/luaenv-luarocks.git
git clone https://github.com/xpol/luaenv-luarocks.git $(luaenv root)/plugins/luaenv-luarocks

Install luarocks

2.4.3 がなぜか入らなかったので一旦 2.4.1 で

Plain text

luaenv luarocks 2.4.1

これで一旦 lua は準備 OK

ImageMagick

homebrew にあるので

Plain text

brew install imagemagick

mermaid-cli

mermaid-cli は nodejs で書かれた mermaid のコマンドラインで画像出力できるツールです。

自分は node の依存関係の管理があまり好きではないので。
コマンドラインで実行するものは volta で管理してます。

nodejs を書く人は読み飛ばして貰えれば・・・
良いか悪いかはおいといて自分はこれで困ってません。

volta

適当に nodejs で書かれた Application を PATH 通して動くようにしてくれます。
個人的に管理が楽なのでこれを使っています。

自分は VOLTA_HOME を ${HOME}/.volta から変えてます。

Plain text

declare -x VOLTA_HOME=${HOME}/volta
declare -x node_modules=(node npm npx yarn)
curl -s https://get.volta.sh | bash

for nm in ${node_modules[@]}
do
  ${VOLTA_HOME}/bin/volta install ${nm}
done

.bashrc か .bash_profile あたりに

Plain text

# volta
if [ -x ${HOME}/volta/bin/volta ]; then
  declare -x VOLTA_HOME=${HOME}/volta
  if [ -d ${VOLTA_HOME}/bin ]; then
    PATH=${VOLTA_HOME}/bin:${PATH}
  fi
  eval "$(volta completions $(basename ${SHELL}))"
fi

install mermaid-cli

こんな感じで volta で install でき、which コマンドで入ってるか確認できます。

Plain text

volta install @mermaid-js/mermaid-cli
which mmdc

AstroNvim

やっとここまできたw

基本的なことはこちらを参照で。

ターミナルがダサいとモテない。neovim+AstroNvim v4.0紹介編

AstroCommunity

HOME に astrocommunity を clone しておきましょう。

Plain text

cd
git clone --depth 1 https://github.com/AstroNvim/astrocommunity

image-nvim

AstroCommunity に image-nvim があります。
そちらを利用します。

astrocommunity にあるので cp します。

Plain text

cp \
  ${HOME}/astrocommunity/lua/astrocommunity/media/image-nvim/init.lua \
  ${HOME}/.config/nvim/lua/plugins/image-nvim.lua

diagram-nvim

こちらは AstroCommunity にはないので普通に入れます。

GitHub - 3rd/diagram.nvim: Diagrams as code in Neovim.

Plain text

${HOME}/.config/nvim/lua/plugins/diagram-nvim.lua
return {
  "3rd/diagram.nvim",
  dependencies = {
    "3rd/image.nvim",
  },
  -- opts = { -- you can just pass {}, defaults below
  --   renderer_options = {
  --     mermaid = {
  --       background = "transparent", -- nil | "transparent" | "white" | "#hex"
  --       theme = "dark", -- nil | "default" | "dark" | "forest" | "neutral"
  --       scale = 1, -- nil | 1 (default) | 2  | 3 | ...
  --     },
  --     plantuml = {
  --       charset = nil,
  --     },
  --     d2 = {
  --       theme_id = nil,
  --       dark_theme_id = nil,
  --       scale = nil,
  --       layout = nil,
  --       sketch = nil,
  --     },
  --   }
  -- },
  config = function()
    require("diagram").setup({
      integrations = {
        require("diagram.integrations.markdown"),
        require("diagram.integrations.neorg"),
      },
      renderer_options = {
        mermaid = {
          background = "transparent",
          theme = "dark",
          scale = 1,
        },
        plantuml = {
          charset = "utf-8",
        },
        d2 = {
          theme_id = 1,
          dark_theme_id = 200,
          scale = -1,
          layout = nil,
          sketch = nil,
        },
      },
  })
  end
}

こんな感じで保存して・・・

render-markdown-nvim

こちらの post にも書いてあるけど

astrocommunity/lua/astrocommunity/markdown-and-latex/render-markdown-nvim at main ·…

先程clone した astrocommunity からコピーしてきます。

Plain text

cp \
  ${HOME}/astrocommunity/lua/astrocommunity/markdown-and-latex/render-markdown-nvim/init.lua \
  ${HOME}/.config/nvim/lua/plugins/render-markdown-nvim.lua

（やっと）mermaid を描画

mermaid.js にサンプルあるんでいろいろ表示してみましょう。

flowcharts のシンプルなやつから

Flowcharts

Flowcharts Syntax | Mermaid

Plain text

cat << EOS > flowchart.md
# diagram-nvim

## flowchart

### A node (default)

\`\`\`mermaid
flowchart LR
  id
\`\`\`

### A node with text

\`\`\`mermaid
flowchart LR
    id1[This is the text in the box]
\`\`\`

EOS

vi flowchart.md

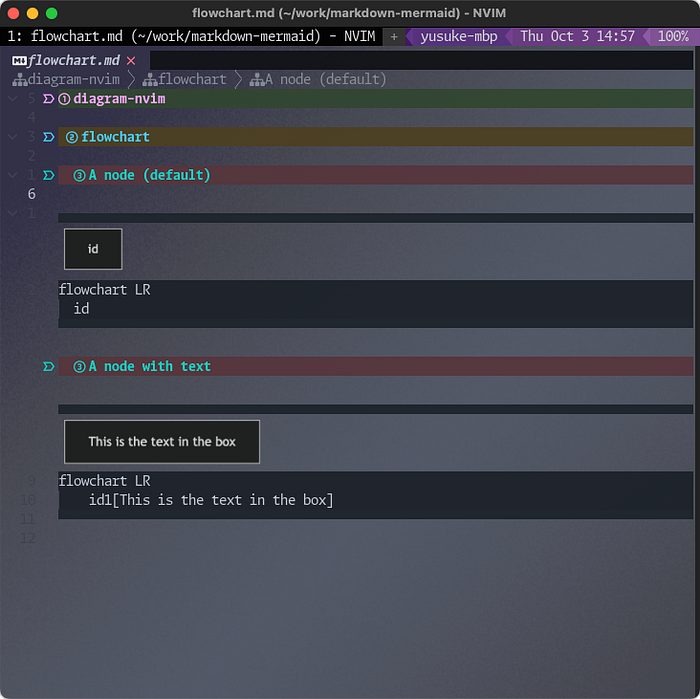

実際にこんな感じで表示できます。

神すぎる！！！！

もうちょっと複雑なのやってみる

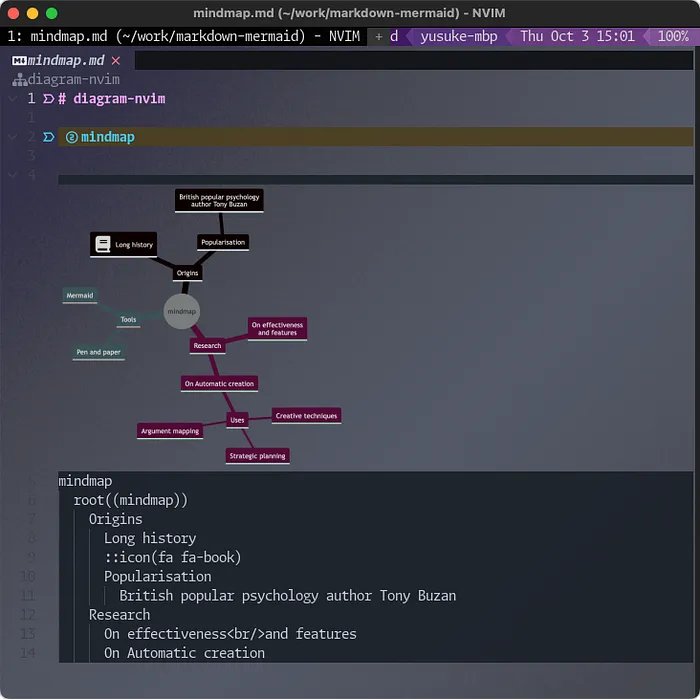

Mindmap

Mindmap | Mermaid

Plain text

cat << EOS > mindmap.md
# diagram-nvim

## mindmap

\`\`\`mermaid
mindmap
  root((mindmap))
    Origins
      Long history
      ::icon(fa fa-book)
      Popularisation
        British popular psychology author Tony Buzan
    Research
      On effectiveness<br/>and features
      On Automatic creation
        Uses
            Creative techniques
            Strategic planning
            Argument mapping
    Tools
      Pen and paper
      Mermaid
\`\`\`
EOS

vi mindmap.md

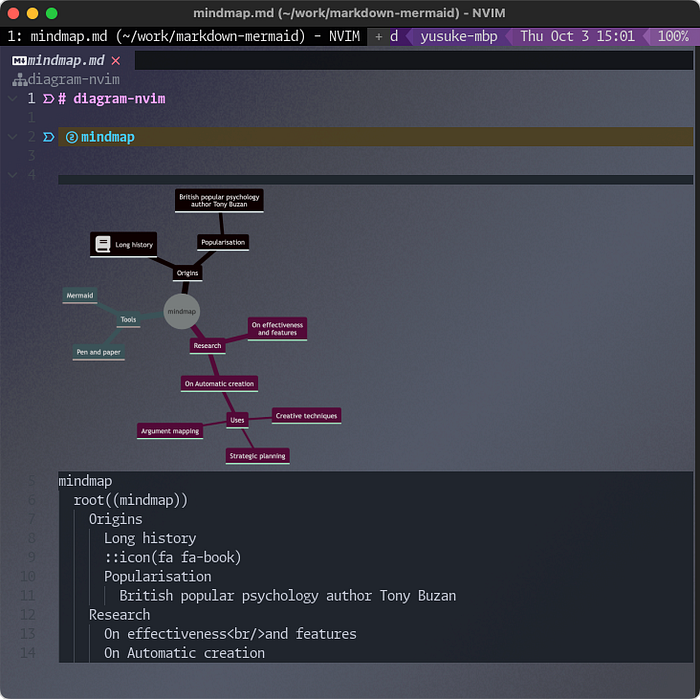

普通に表示されるwww

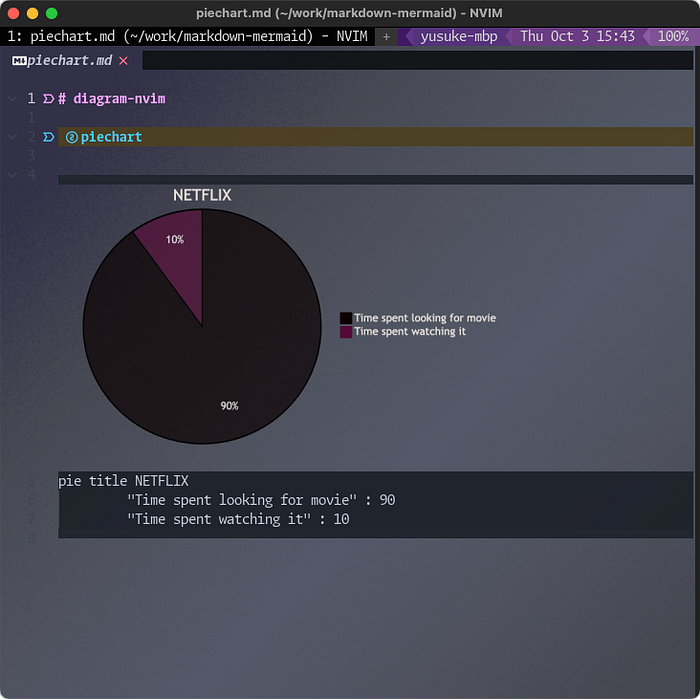

Pie Chart

Examples | Mermaid

Plain text

cat << EOS > piechart.md
# diagram-nvim

## piechart

\`\`\`mermaid
pie title NETFLIX
         "Time spent looking for movie" : 90
         "Time spent watching it" : 10
\`\`\`
EOS

さらに

SequenceDiagram: Loops, alt and opt

Examples | Mermaid

Plain text

cat << EOS > sequenceDiagram.md
# diagram-nvim

## sequeceDiagram

\`\`\`mermaid
sequenceDiagram
    loop Daily query
        Alice->>Bob: Hello Bob, how are you?
        alt is sick
            Bob->>Alice: Not so good :(
        else is well
            Bob->>Alice: Feeling fresh like a daisy
        end

        opt Extra response
            Bob->>Alice: Thanks for asking
        end
    end
\`\`\`
EOS

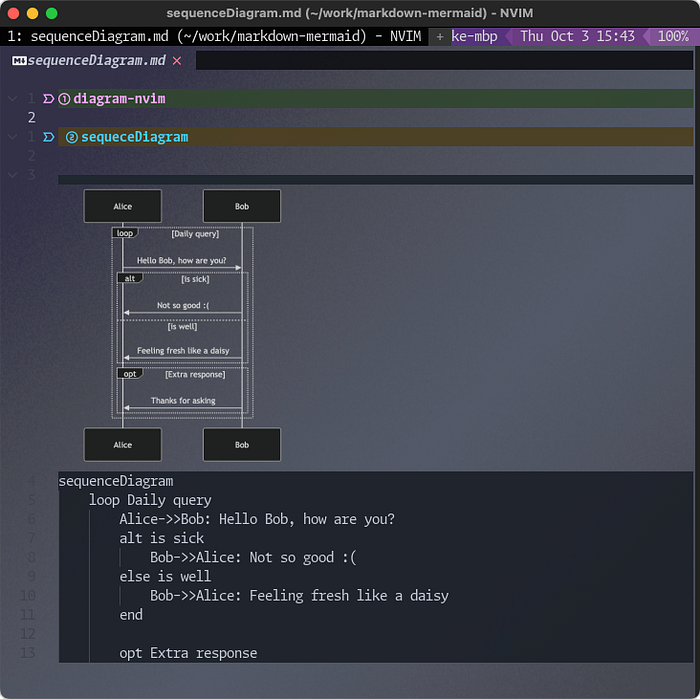

sequeceDiagramの画面 — SequenceDiagram: Loops, alt and opt

もう一発

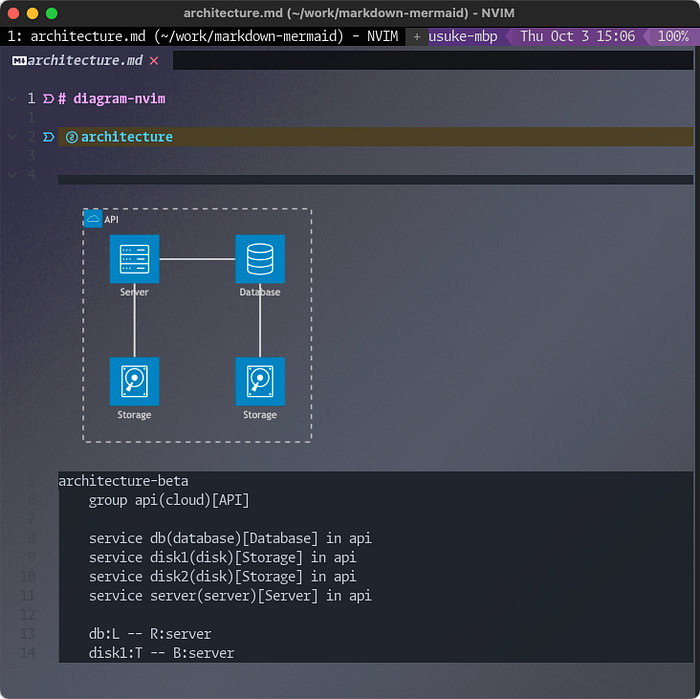

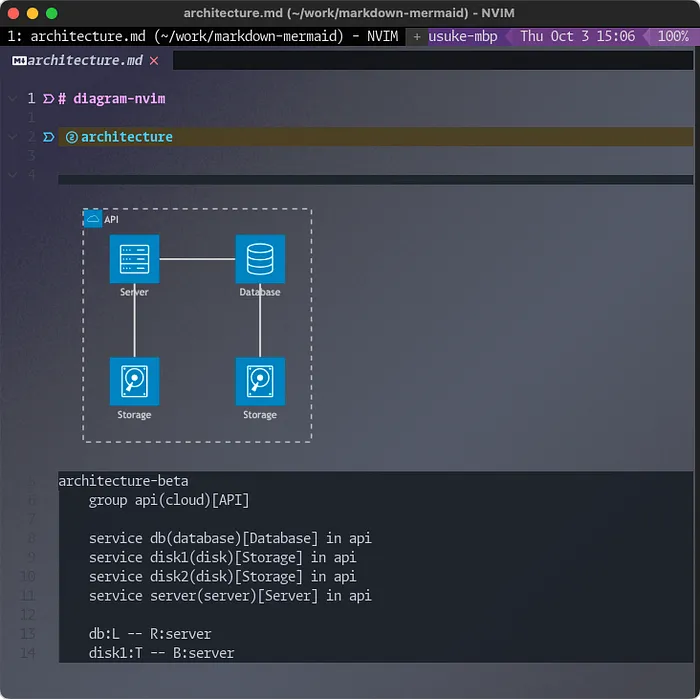

Architecture

Architecture Diagrams Documentation (v11.1.0+) | Mermaid

Plain text

cat << EOS > architecture.md
# diagram-nvim

## architecture

\`\`\`mermaid
architecture-beta
    group api(cloud)[API]

    service db(database)[Database] in api
    service disk1(disk)[Storage] in api
    service disk2(disk)[Storage] in api
    service server(server)[Server] in api

    db:L -- R:server
    disk1:T -- B:server
    disk2:T -- B:db
\`\`\`
EOS

vi architecture.md

素敵すぎる！！！！！！！！

素晴らしすぎるし素敵すぎる！！！

neovim で markdown を描画する必要があるのかなんて野暮な話はしてはいけませんw

因みにしばらく使ってみましたが、大きな mermaid を表示しながら、激しく操作すると固まります。気を付けてください。

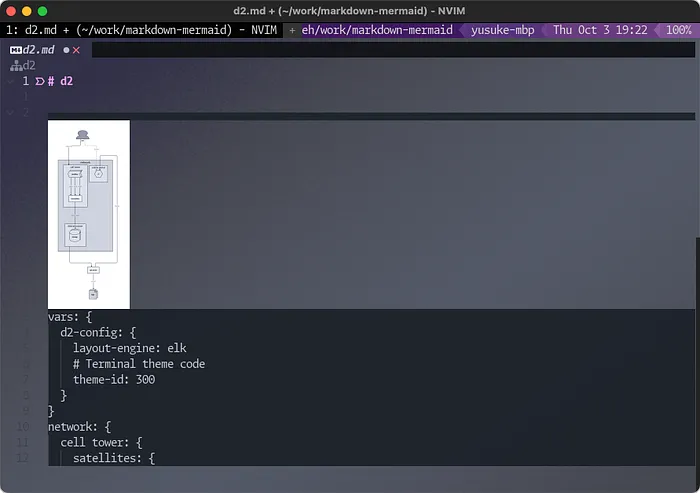

Applendix: d2で表示

d2も試してみましたが、表示できました。

Home | D2 Documentation

Install d2

Plain text

brew install d2

これで d2が Install されます。

markdown を用意します。

Plain text

cat << EOS > d2.md
# d2

\`\`\`d2
vars: {
  d2-config: {
    layout-engine: elk
    # Terminal theme code
    theme-id: 300
  }
}
network: {
  cell tower: {
    satellites: {
      shape: stored_data
      style.multiple: true
    }

    transmitter

    satellites -> transmitter: send
    satellites -> transmitter: send
    satellites -> transmitter: send
  }

  online portal: {
    ui: {shape: hexagon}
  }

  data processor: {
    storage: {
      shape: cylinder
      style.multiple: true
    }
  }

  cell tower.transmitter -> data processor.storage: phone logs
}

user: {
  shape: person
  width: 130
}

user -> network.cell tower: make call
user -> network.online portal.ui: access {
  style.stroke-dash: 3
}

api server -> network.online portal.ui: display
api server -> logs: persist
logs: {shape: page; style.multiple: true}

network.data processor -> api server

\`\`\`
EOS

vi d2.md
